| 产品特点 可驱动异步、同步电机 通过设置参数即可进行异步、同步电机驱动切换。 产品电压等级更高 包含500－690VAC电压输入产品。 更高性能的VC控制方式 速度控制精度：±0.05% 速度控制范围：1:1000 转矩控制响应：<50ms 起动转矩：200%额定转矩/0Hz 无跳闸运行 优异的电流和电压控制算法、先进的过电流抑制，在任意加减速时间和冲击负载条件下，可实现不过流、不跳闸运行。 转矩控制 转矩控制/速度控制可灵活调整 多种转矩给定方式 张力控制 多种张力控制可选 内置卷径自动计算模块 先进的惯量补偿算法 张力锥度灵活调整 断料自动检测 简易伺服 伺服定位模式、主轴定向模式 提供丰富的编码器卡 适配各类编码器，带分频输出 |
选配件 扩展选件 HD50-EIO HD-RJ45-IO 通讯模块 HDFB-PROFIBUS-DP HDFB-CAN HDFB-DeviceNet 编码器卡 HD-PG1-OC HD-PG2-OC-FD HD-PG5-SINCOS-FD HD-PG6-UVW-FD HD-PG7-ABZ HD-PG9-SC-FD HD-PG10-RES-FD 操作面板 HD-LED HD-LED-P HD-LED-L HD-LED-P-S 操作面板外引安装 HD-KMB HD-KMB-S HD-CAB-1M HD-CAB-2M HD-CAB-3M HD-CAB-6M HDView调试软件 可使用HDView进行调试、监控和维护。 |

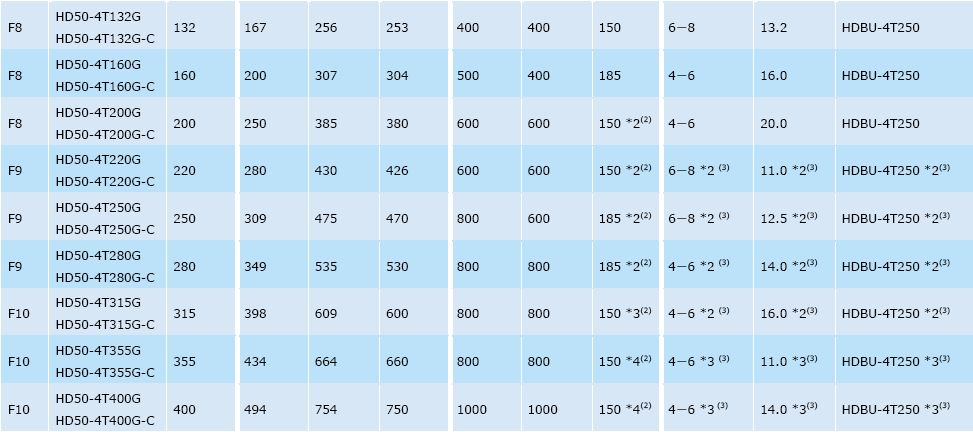

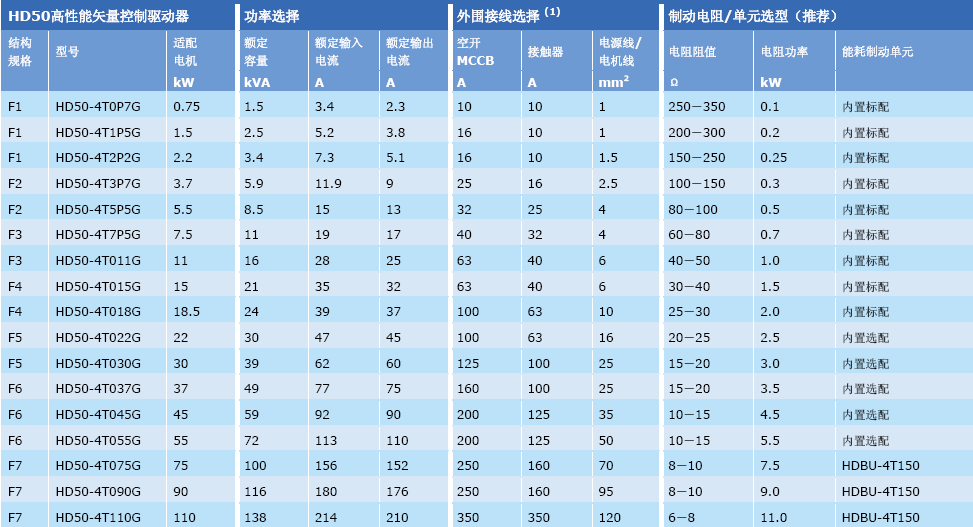

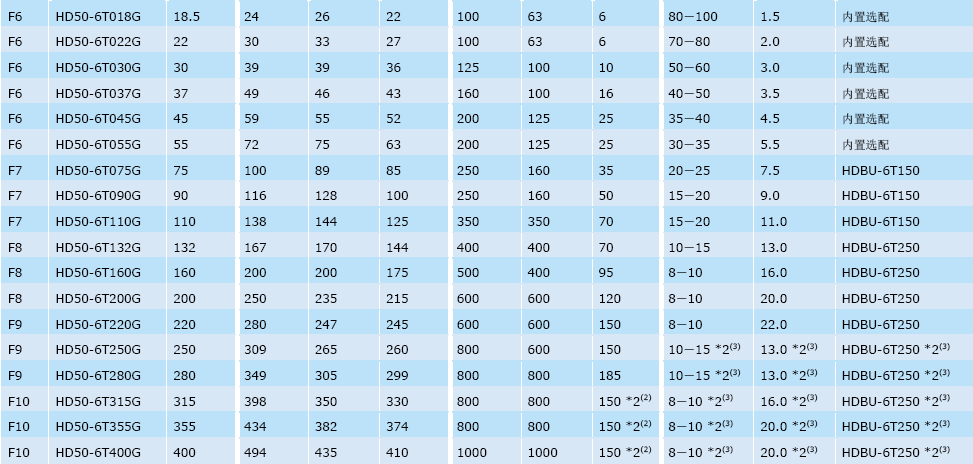

电气规格
(1)：外围接线中的信号线均≥0.5mm2。
(2)：*2、*3、*4表示2根、3根、4根电源线或电机线并联。
(3)：*2、*3表示2个、3个制动电阻或制动单元并联方式。

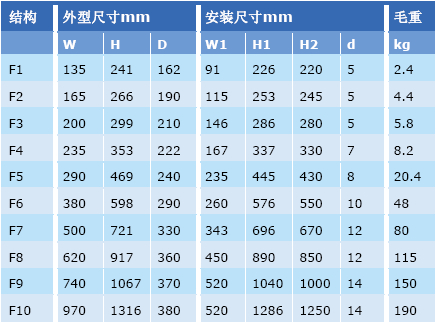

外型尺寸

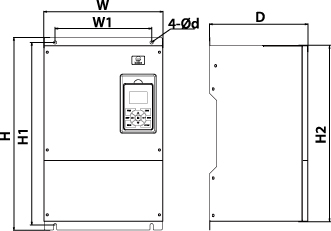

F1 / F2 / F3 / F4 F5 / F6

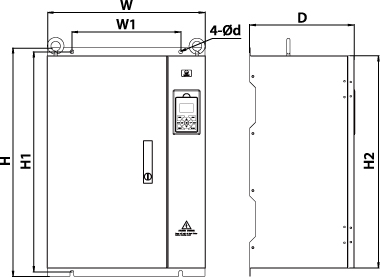

F7 / F8 / F9 / F10

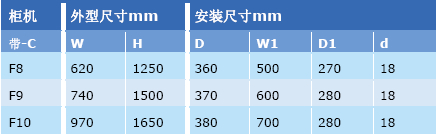

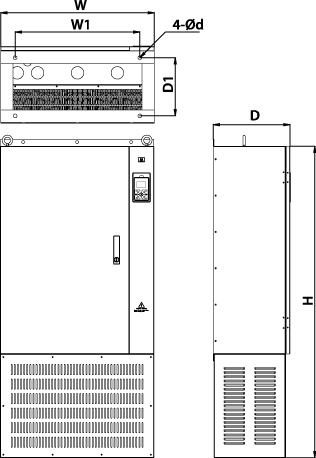

F8 / F9 / F10 柜机
| 电气规格 | |
| 输入电压 | 三相380－460V 三相500－690V 波动不超过 ± 10%，失衡率 < 3% |
| 输入频率 | 50/60Hz±5% |
| 输出电压 | 0－输入电压 |
| 输出频率 | 0－400.00Hz |
| 性能规格 | |
| 控制方式 | V/f控制，SVC控制，VC控制 |
| 过载能力 | 150%额定输出电流2分钟，180%额定输出电流10秒 |
| 运行命令设定 | 操作面板设定，外部端子设定，通讯设定 |
| 速度设定 | 数字设定，模拟设定，通讯设定 |
| 速度分辨率 | 数字设定：0.01Hz 模拟设定：0.1% × 最大频率 |
| SVC控制 | 速度控制精度：± 0.5% 速度控制范围：1 : 100 转矩控制响应：＜200ms 起动转矩：180%额定转矩/ 0.5Hz |
| VC控制 | 速度控制精度：± 0.05% 速度控制范围：1 : 1000 转矩控制响应：＜50ms 起动转矩：200%额定转矩/ 0Hz |
| 功能 | |
| 保护功能 | 过压失速，过载预报警及报警，自动限流保护，输出掉载保护，过程PID给定/反馈丢失检测，输入/输出缺相保护，制动管故障保护，输出对地短路保护，输出相间短路保护 |
| 输入输出 | |
| 模拟电源 | +10V，负载能力100mA |
| 数字电源 | +24V，负载能力200mA |
| 模拟输入 | AI1：电压0－10V AI2－AI3：-10－+10V/0－20mA（电压/电流可选） *选配HD50-EIO可扩展至4路 |
| 模拟输出 | AO1－AO2：0－10V/0－20mA（电压/电流可选） |
| 数字输入 | DI1－DI6 *选配HD50-EIO可扩展至12路 |
| 数字输出 | DO1－DO2 |
| 继电器输出 | R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A *选配HD50-EIO可扩展至4路 |
| 环境特性 | |
| 工作温度 | -10－+40℃无降额，40－50℃每超过1℃输出电流降额2% |
| 存贮温度 | -40－+70℃ |
| 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等 |
| 海拔高度 | 1000米以下无降额，1000－4000米需降额使用 |
| 湿度 | 小于95%RH，无水珠凝结 |
| 振动 | 小于5.9m/s2（0.6g） |
