| 产品特点 丰富的行业应用 过程PID调节功能 简易PLC功能 纺织摆频功能 定长控制功能 多段速控制 智能的控制方式 高性能的SVC控制方式 线性、平方V/f曲线 可自定义V/f曲线与加减速曲线 电流、电压自动限幅 超平滑转速跟踪 自动跟踪电机的转速和方向，实现电机平滑无冲击起动。 结构紧凑 紧凑的结构设计，可并排安装。 适应复杂电网环境 ■上电自起动功能：无需人员干预，即可实现自动过程控制。 ■瞬时失电不停机功能：避免电网突降时对生产的影响。 ■输入电压自适应调整功能：对于电网波动具有高鲁棒性作用。 特色功能 电能表与运行计时表 双极性模拟量输入 远程/本地一键切换 多种方式点动起动 可选DIN导轨安装 标配内置能耗制动单元 |
选配件 扩展选件 HD-RJ45-IO 操作面板 HD-LCD HD-LED HD-LED-L HD-LED-P-S 操作面板外引安装 HD-KMB HD-KMB-S HD-CAB-1M HD-CAB-2M HD-CAB-3M HD-CAB-6M 安装组件 DIN导轨安装组件 HDView调试软件 可使用HDView进行调试、监控和维护。 |

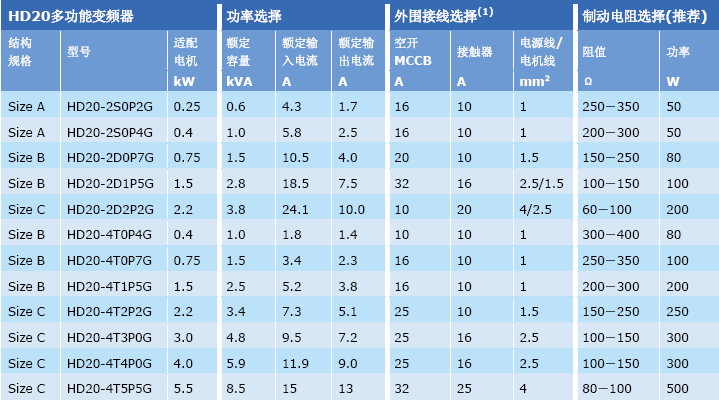

电气规格
(1)：外围接线中的信号线均≥0.5mm2。

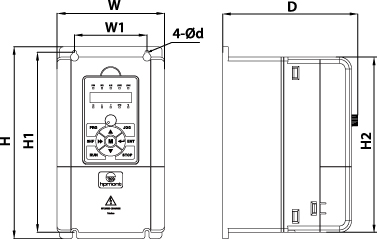

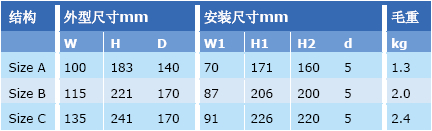

外型尺寸
| 电气规格 | |
| 输入电压 | 单相200－240V 单/三相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3% |
| 输入频率 | 50/60Hz±5% |
| 输出电压 | 0－输入电压 |
| 输出频率 | 0－400.00Hz |
| 性能规格 | |
| 控制方式 | V/f控制，SVC控制 |
| 过载能力 | 150%额定输出电流2分钟，180%额定输出电流10秒 |
| 运行命令设定 | 操作面板设定，外部端子设定，通讯设定 |
| 速度设定 | 数字设定，模拟设定，通讯设定 |
| 速度分辨率 | 数字设定：0.01Hz 模拟设定：0.1% × 最大频率 |
| SVC控制 | 速度控制精度：± 0.5% 速度控制范围：1 : 100 转矩控制响应：＜200ms 起动转矩：180%额定转矩/ 0.5Hz |
| 功能 | |
| 保护功能 | 过压失速，输入/输出缺相保护，自动限流保护，过载报警，制动管故障保护，输出对地短路保护，输出相间短路保护 |
| 输入输出 | |
| 模拟电源 | +10V，负载能力100mA |
| 数字电源 | +24V，负载能力200mA |
| 模拟输入 | AI1：电压0－10V AI2：-10－+10V/0－20mA（电压/电流可选） 操作面板电位计：0－5V |
| 模拟输出 | AO1－AO2：0－10V/0－20mA（电压/电流可选） |
| 数字输入 | DI1－DI6，光耦隔离输入 *DI6可选为高速脉冲输入 |
| 数字输出 | DO1－DO2，光耦隔离输出 *DO2可复用高速脉冲输出 |
| 继电器输出 | R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A |
| 环境特性 | |
| 工作温度 | -10－+40℃无降额，40－50℃每超过1℃输出电流降额2% |
| 存贮温度 | -40－+70℃ |
| 使用场所 | 室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等 |
| 海拔高度 | 1000米以下无降额，1000－4000米需降额使用 |
| 湿度 | 小于95%RH，无水珠凝结 |
| 振动 | 小于5.9m/s2（0.6g） |
