产品特点
丰富的行业应用
过程PID调节功能
简易PLC功能
纺织摆频功能
定长控制功能
多段速控制
智能的控制方式
高性能的SVC控制方式
线性、平方V/f曲线
可自定义V/f曲线与加减速曲线
电流、电压自动限幅
超平滑转速跟踪
自动跟踪电机的转速和方向，实现电机平滑无冲击起动。
结构紧凑
紧凑的结构设计，可并排安装。
适应复杂电网环境
■上电自起动功能
无需人员干预，即可实现自动过程控制。
■瞬时失电不停机功能
避免电网突降时对生产的影响。
■输入电压自适应调整功能
对于电网波动具有高鲁棒性作用。
特色功能
电能表与运行计时表
双极性模拟量输入
远程/本地一键切换
多种方式点动起动
可选DIN导轨安装
标配内置能耗制动单元

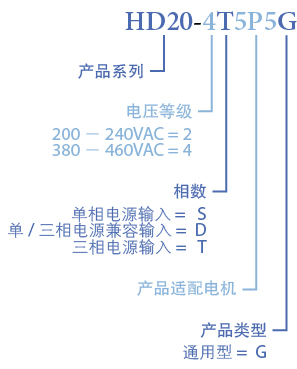

产品型号

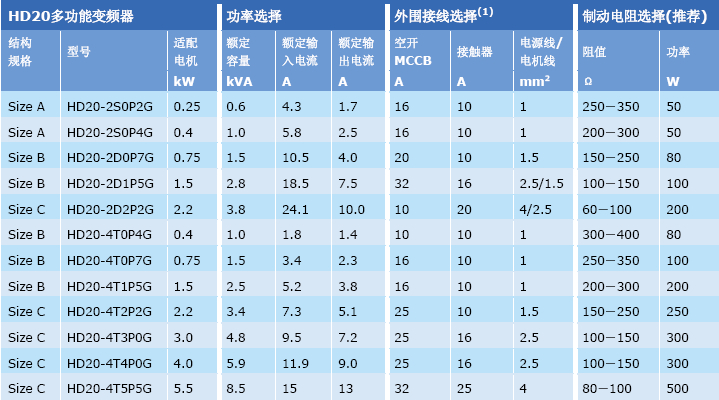

电气规格
(1)：外围接线中的信号线均≥0.5mm2。

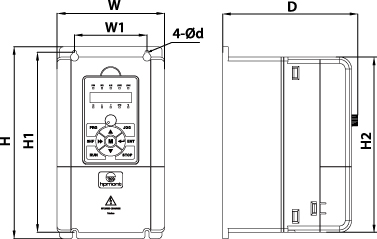

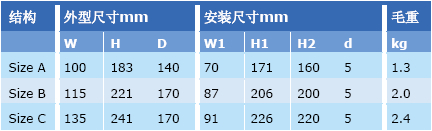

外型尺寸
|
电气规格 |
|
|
输入电压 |
单相200－240V 单/三相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3% |
|
输入频率 |
50/60Hz±5% |
|
输出电压 |
0－输入电压 |
|
输出频率 |
0－400.00Hz |
|
性能规格 |
|
|
控制方式 |
V/f控制，SVC控制 |
|
过载能力 |
150%额定输出电流2分钟，180%额定输出电流10秒 |
|
运行命令设定 |
操作面板设定，外部端子设定，通讯设定 |
|
速度设定 |
数字设定，模拟设定，通讯设定 |
|
速度分辨率 |
数字设定：0.01Hz 模拟设定：0.1% × 最大频率 |
|
SVC控制 |
速度控制精度：± 0.5% 速度控制范围：1 : 100 转矩控制响应：＜200ms 起动转矩：180%额定转矩/ 0.5Hz |
|
功能 |
|
|
保护功能 |
过压失速，输入/输出缺相保护，自动限流保护，过载报警，制动管故障保护，输出对地短路保护，输出相间短路保护 |
|
输入输出 |
|
|
模拟电源 |
+10V，负载能力100mA |
|
数字电源 |
+24V，负载能力200mA |
|
模拟输入 |
AI1：电压0－10V AI2：-10－+10V/0－20mA（电压/电流可选） 操作面板电位计：0－5V |
|
模拟输出 |
AO1－AO2：0－10V/0－20mA（电压/电流可选） |
|
数字输入 |
DI1－DI6，光耦隔离输入 *DI6可选为高速脉冲输入 |
|
数字输出 |
DO1－DO2，光耦隔离输出 *DO2可复用高速脉冲输出 |
|
继电器输出 |
R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A |
|
环境特性 |
|
|
工作温度 |
-10－+40℃无降额，40－50℃每超过1℃输出电流降额2% |
|
存贮温度 |
-40－+70℃ |
|
使用场所 |
室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等 |
|
海拔高度 |
1000米以下无降额，1000－4000米需降额使用 |
|
湿度 |
小于95%RH，无水珠凝结 |
|
振动 |
小于5.9m/s2（0.6g） |
